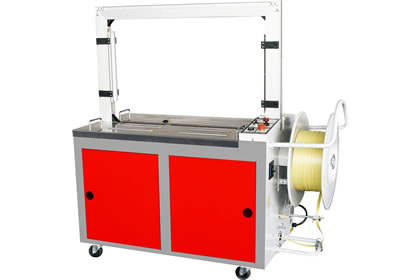

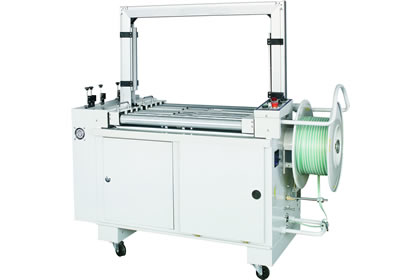

MH-101A 全自动高台打包机
产品简介:
MH-101A 高台型自动打包机,台面配有 8 根无动力辊筒,打包过程中用户只需轻轻推动物品即可实现打包作业。该机独特的拉紧结构设计,使得该款机器束紧力更强,可单机使用,也可配合其他包装机械使用,适用于食品、医药、五金等行业纸箱打包,木箱打包,纸张打包等各种大小货物的自动打包捆扎。
性能特点:
- 独特的拉紧结构设计,束紧力更强
- 掀盖式面板,维修保养方便
- 新式电热装置,加热快、寿命长
技术参数:
型 号 | MH-101A |
电 压 | 380V 50/60HZ 3 相 1000W/10A |
打包速度 | 28-30 道/分 |
捆紧力 | 0-90kg(可调) |
承重能力﹡ | 80kg |
粘贴位置 | 底部 |
工作台面高度 | 750mm(可按要求定制) |
框架 |
1. 标准尺寸:W800mm × H 600mm(内部尺寸,可按要求定制) 2. 材质:铝合金 |
可适用打包带 |
宽度(9,10,11,12,13,15)mm 厚度(0.55-1.0)mm (下单前请确认最终使用的打包带的宽度与厚度) |
帶盤適應 |
宽160mm,内径200mm~210mm,外径400mm~500mm 抗拉力:最大150kg |
打包方式 |
平行打包; 人工操作,点动,连打,球开关和脚踏开关 |
產品尺寸 | L(200- ∞)W(≤750)H(≤500) mm |
機器尺寸 | L1380 X W620 X H1450mm |
包裝後尺寸 | L1500×W700×H1050mm(1.1CBM,框架拆下后) |
重量 | 净重:180kg 毛净: 220kg |
噪音 | ≤75DB |
環境條件 | 湿度≤98%, 温度0-40℃ |
底部粘接 | 粘接面≥90%, 粘接宽度≥20%, 粘接位置偏差≤2mm |
電器配置:
- PLC 控制器:LG
- 接触器:法国“施耐德”
- 按钮开关:法国“TE”
- 继电器:法国“施耐德”
- 接近开关:德国“P+F
- 电机:中国“MEIWA”
优缺点:
可以实现自动打包,但因工作台面为无动力辊筒,打包过程中用户需推打包物才可实现打包。
随机工具及易损件
项 目 | 名 称 | 数 量 | 中文名称 |
1 | Internal Hexagonal Wrench | 1SET | 内六角扳手 |
2 | “一”Type Screwdriver | 1PC | 一字螺丝刀 |
3 | “+”Type Screwdriver | 1PC | 十字螺丝刀 |
4 | Hot Head Extension Spring | 1PC | 烫头拉簧 |
5 | Brake Disc Spring | 1PC | 制动盘拉簧 |
6 | Slide Extension Spring | 1PC | 滑板拉簧 |
7 | Fuse(1A) | 1PC | 保险丝(1A) |
8 | Fuse(2A) | 1PC | 保险丝(2A) |
9 | Fuse(3A) | 1PC | 保险丝(3A) |
10 | Varistor | 1PC | 压敏电阻 |
11 | Diode | 1PC | 二级管 |
12 | Confirm Center Screw in belt Path | 2PCS | 带道定心螺丝 |
13 | Cover Board Fasten Screw | 1PC | 盖板固定螺丝 |
14 | Slide Block Circlip | 2PCS | 滑块卡簧 |
15 | Pre-Feeding Pulling Spring | 1PC | 预送带拉簧 |
16 |
Mid Blade Compressed Spring(big,small) |
each 1pc | 中刀压簧(大、小) |
二年内推荐采购的配件
项 目 | 代 号 | 英文名称 | 中文名称 |
1 | 01-153 | Heater Plate | 加热片 |
2 | 01-150 | Insulation board | 绝缘板 |
3 | 01-39 | Belt wheel | 皮带轮 |
4 | 01-162 | Tension spring | 拉簧 |
5 | 01-165 | strap clipping block | 卡带块 |
6 |
Heater Power wire ( Copper wire with sleeve) |
热导线 | |
7 |
MIDDLE TOP KNIFE COMBINATION ASSEMBLY |
中顶刀组合 | |
8 | Belt N21 | 皮带 N21 |
机器工作流程
全自动打包机工作流程 |
|
